OPIS

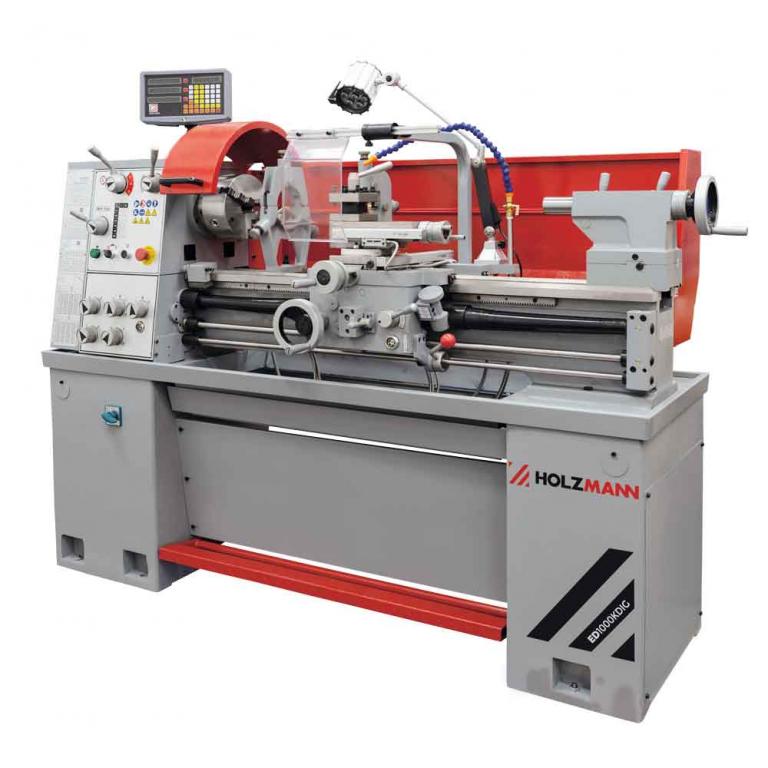

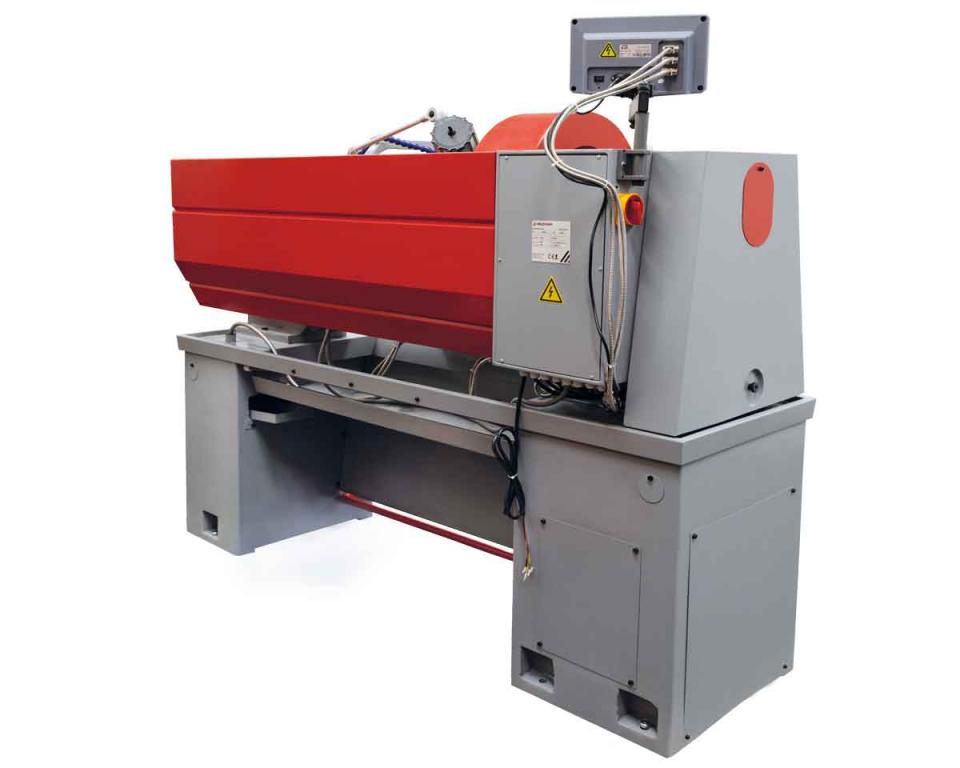

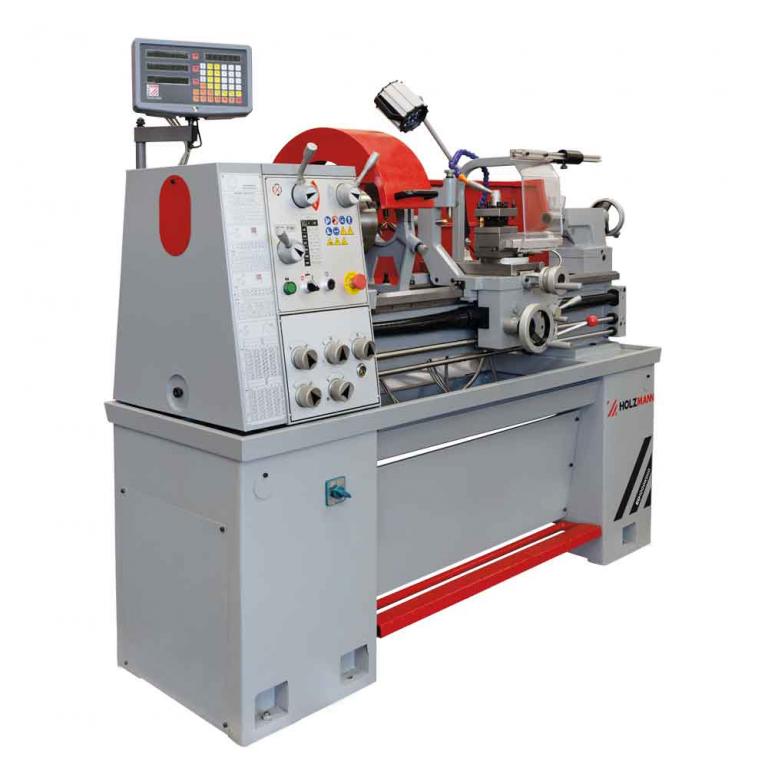

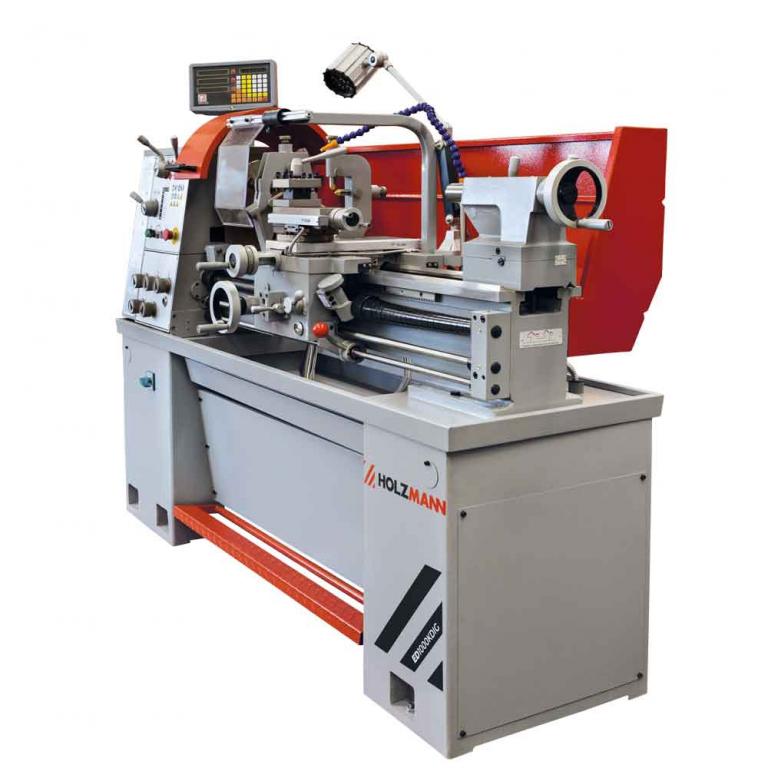

Tokarka HOLZMANN
ED 1000KDIG
CECHY :

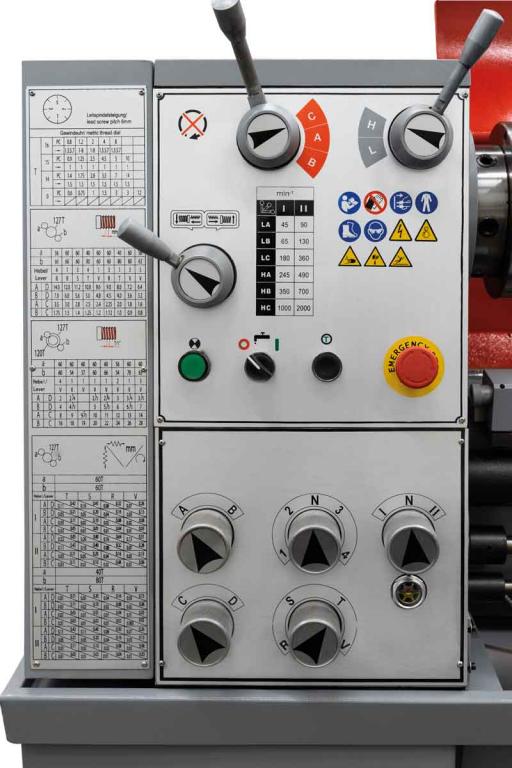

- stabilna tokarka z dźwignią zmiany biegów,
- idealnie przystosowana do zastosowania przy budowie narzędzi, w zakładach szkolenia zawodowego,
- seryjnie wyposażona w duży prześwit wrzeciona o śr. 55 mm, co umożliwia obrabianie wałów o dużej średnicy,
- elektromagnetyczne hamulce – dla maksymalnego bezpieczeństwa i zminimalizowania czasu pobocznego dzięki natychmiastowemu zatrzymaniu się trzpienia,
- ściągany mostek umożliwia obrabianie elementów o średnicy do O 505 mm,
- cicha praca dzięki precyzyjnie obrobionym komponentom przekładni oraz odpornemu na wibracje łożu maszyny z odlewu żeliwnego,
- przekładnia oraz trzpień główny hartowane oraz precyzyjnie szlifowane, zanurzone w oleju dynamicznie,
- wyważony trzpień główny, wysoka dokładność obrotów końcówki trzpienia (< 0,009mm),
- uchwyt trzpienia Camlock D1-5 zgodny z DIN 55029,

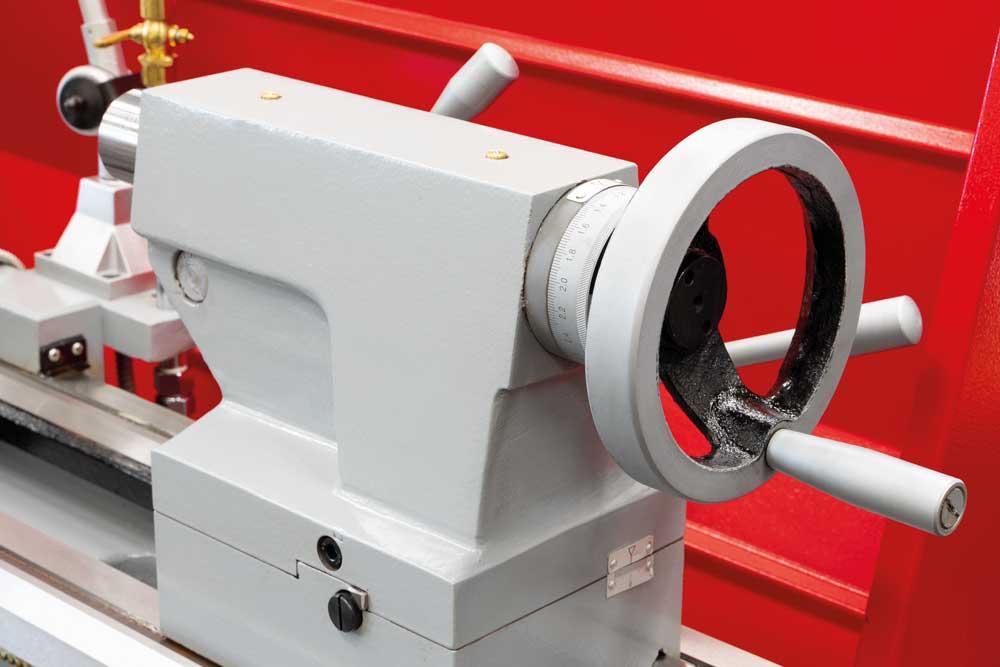

- konik można przesuwać do toczenia stożków o +/- 5mm,
- prowadnice regulowane dzięki listwom klinowym,
- seryjnie wyposażona w 2-stopniowy silnik.
DANE TECHNICZNE : ED1000KDIG
|
rozstaw kłów |
1000mm |
|
wysokość kłów |
200mm |
|
zakres obrotu trzpienia |
(12) 45-2000 U/min/rpm |
|
max śr. nad łożem |
400mm |
|
max śr. toczenia nad suportem |
240mm |
|
max śr. toczenia w mostku |
505mm |
|
prześwit wrzeciona |
55mm |
|
stożek trzpienia |
MK6/MT6 |
|
stożek konika |
MK3/MT3 |
|
uchwyt trzpienia |
DIN 55029 |
|
posuw wzdłużny |
(27) 0,06-2,78 mm |
|
posuw poprzeczny |
(22) 0,01 - 0,72 mm |
|
gwint metryczny (36 stopni) |
0,8 - 14mm |
|
gwint calowy (30 stopni) |
2 - 28 Gg/1“ |
|
skok kła |
100mm |
|
max narzędzie |
20x20mm |
|
moc silnika S1 (100%) / S6 |
2,2kW/3,3kW |
|
napięcie |
400V |
|
waga netto |
820kg |
|
waga paczki ca. |
920kg |
|
wymiary paczki |
1900x850x1600mm |
|
Kod EAN |
9120039902548
|
ZAKRES DOSTAWY :
- uchwyt 3-szczekowy O 200mm,
- dodatkowo szczęki,
- imak czteronożowy,
- uchwyt 4-szczekowy O 200mm ze szczękami zwrotnymi,
- tarcza mocująca O 250mm,
- 2x stałe kły centrujące,
- tuleja redukcyjna MK 6/4,
- stała podtrzymka,
- ruchoma podtrzymka,
- oświetlenie maszyny,
- tylna ściana na wióry,
- układ płynu chłodzenia,
- podstawa z hamulcami,
- 1 zestaw kół zmianowych,
- narzędzie do obsługi,

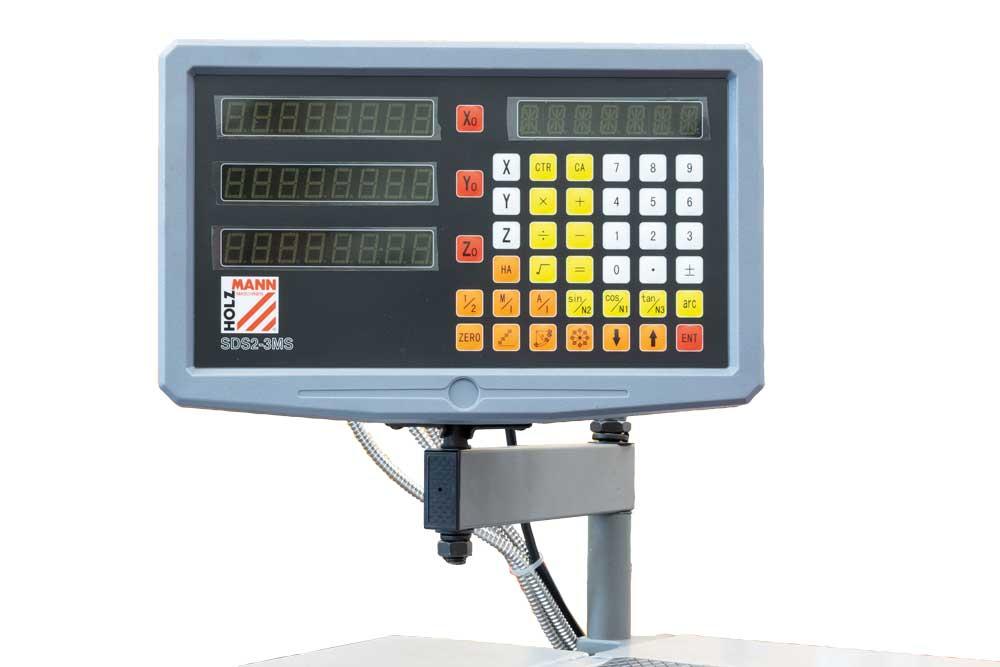

- wskaźnik 3 osi
