OPIS
CECHY :

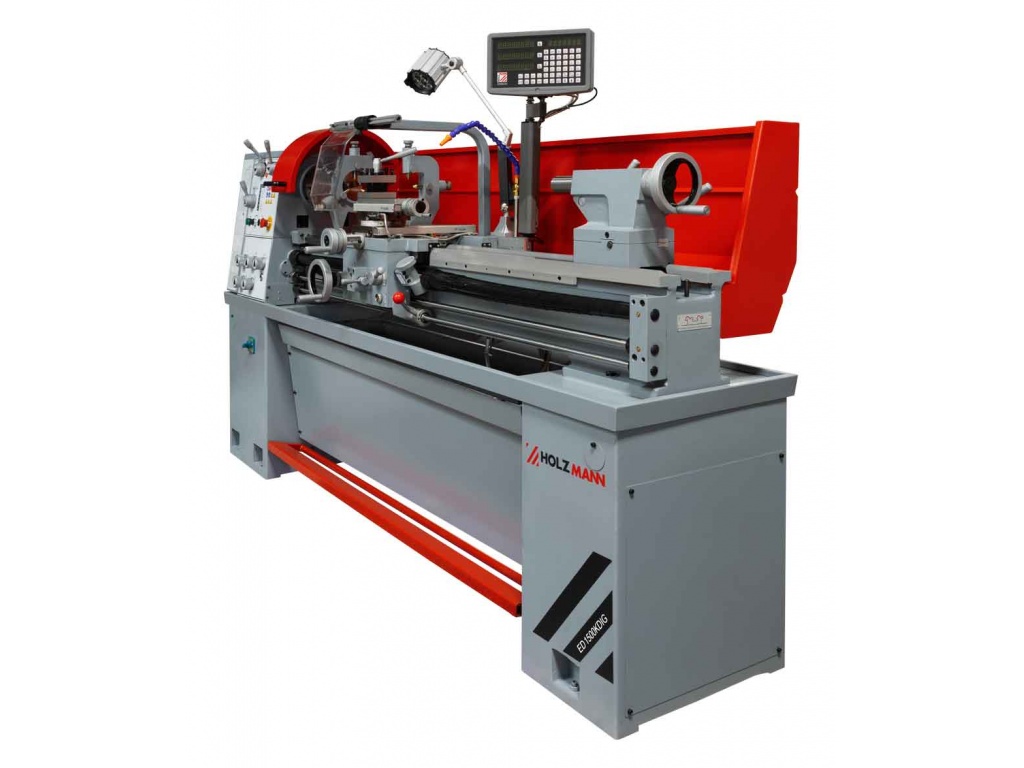

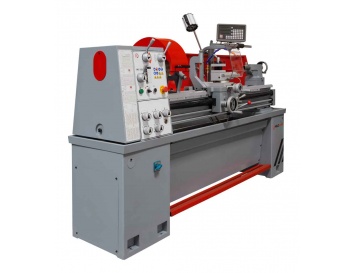

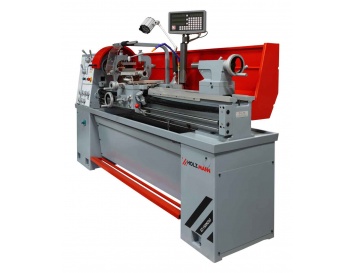

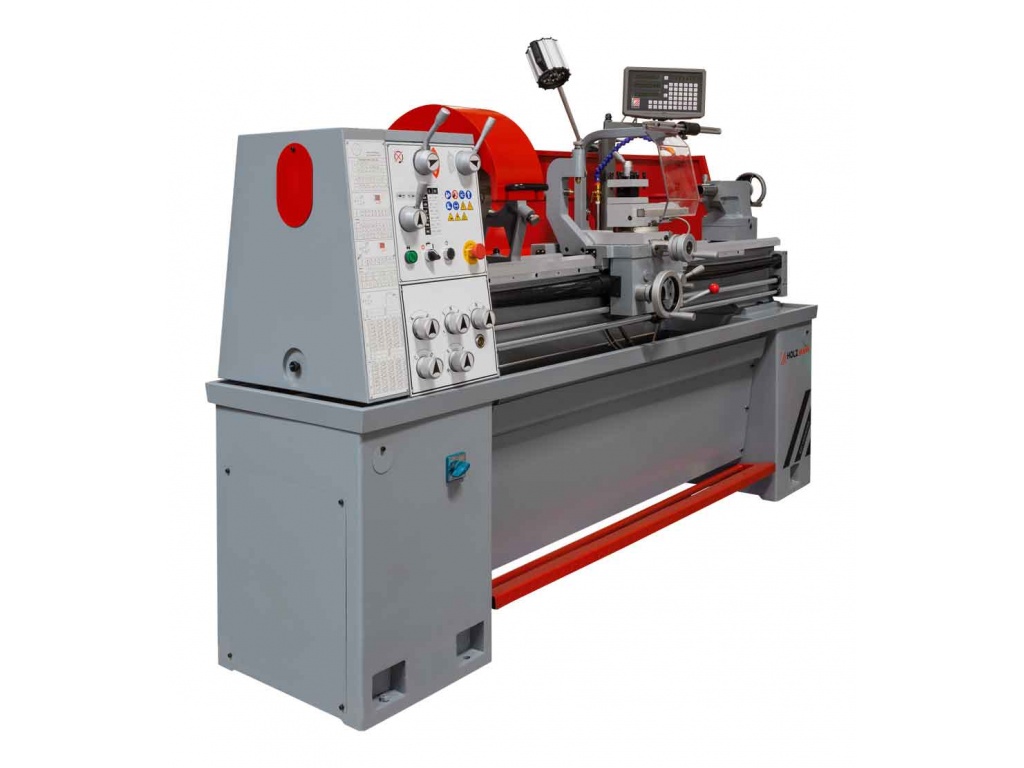

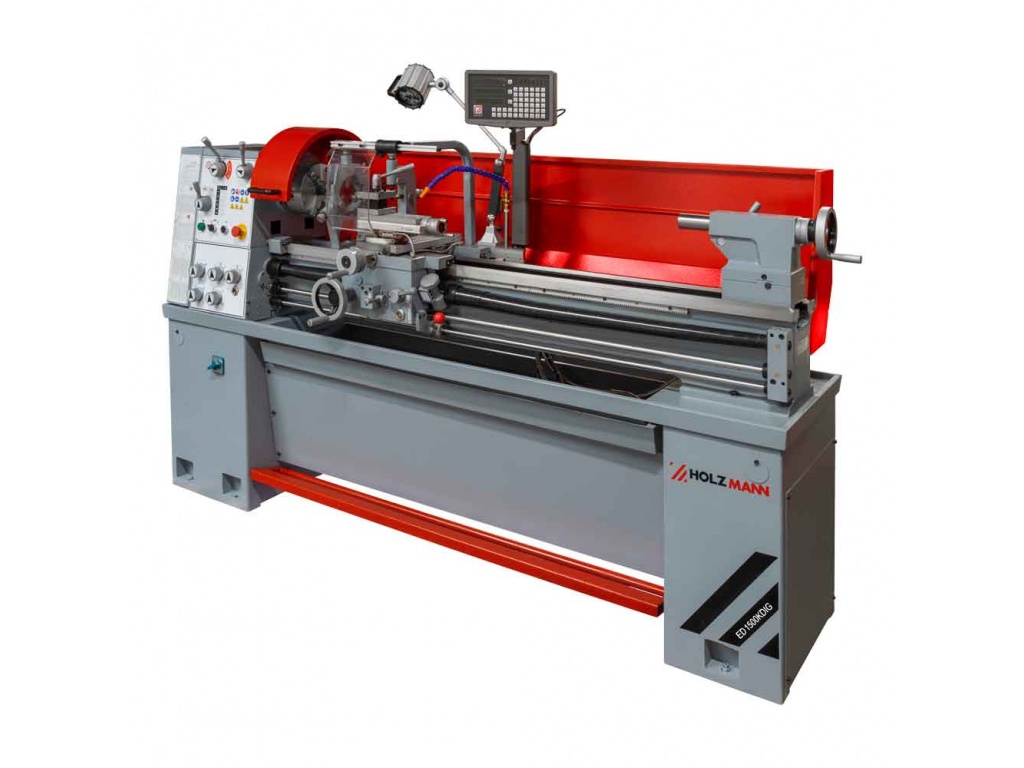

- Najnowocześniejsza tokarka ze śrubą pociągową i drążkiem posuwowym, wyróżniająca się szczególnie długą żywotnością i wszechstronnością.
- idealna do użytku w sektorach wymagających wszechstronności, takich jak warsztaty konserwacyjne i produkcyjne, narzędziownie lub do celów szkoleniowych w szkołach
- wyjątkowo szeroki otwór wrzeciona (Ø 56 mm) do obróbki wałów o dużych średnicach
- elektromagnetyczny hamulec nożny zapewnia maksymalne bezpieczeństwo pracy i znacznie skraca czas bezproduktywny
- hartowane indukcyjnie i precyzyjnie szlifowane pryzmatyczne prowadnice łoża wykonane ze stabilizowanego żeliwa, zapewniające maksymalną dokładność przez cały okres eksploatacji
- Precyzyjnie wycięte koła zębate i hamujące wibracje żeliwne łoże maszyny zapewniają wysoką dokładność toczenia
- Koła zębate i wrzeciona są hartowane, szlifowane i pracują w kąpieli olejowej
- Dynamicznie wyważone wrzeciono główne zamontowane w precyzyjnych łożyskach, wysoka centryczność wrzeciona (< 0,009 mm)
- Mocowanie końcówki wrzeciona Camlock D5

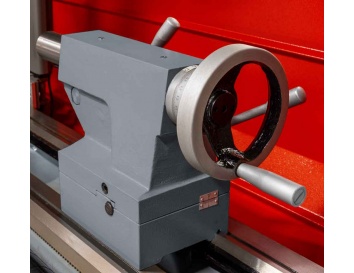

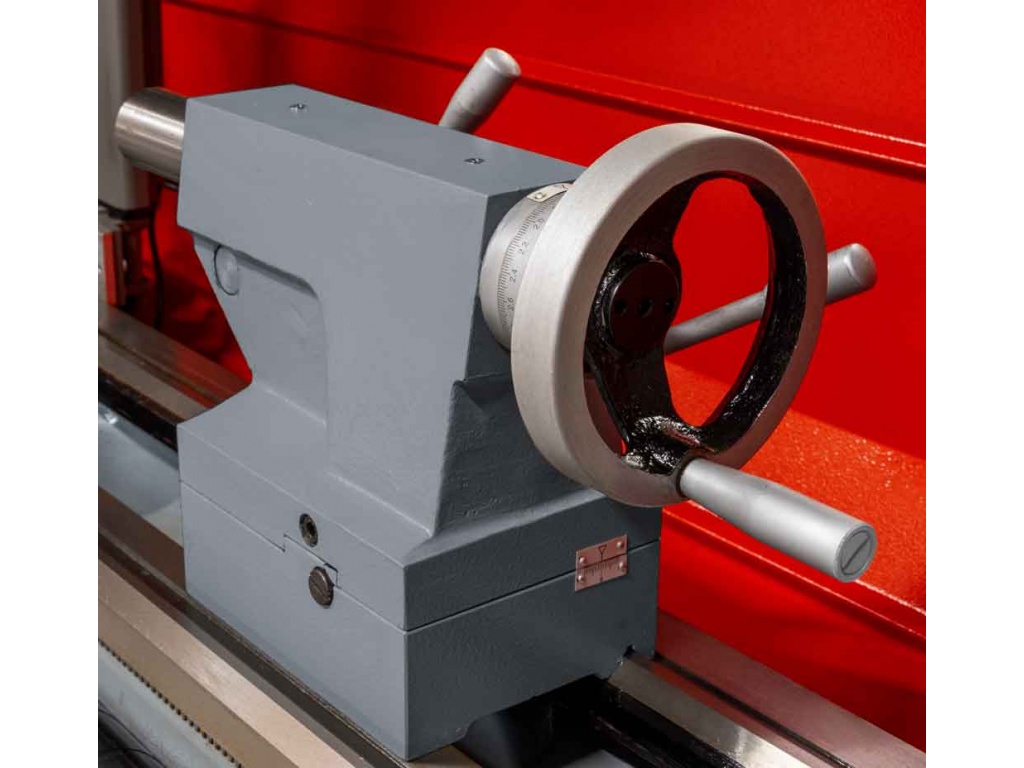

- Regulowany (+/- 5 mm) konik do toczenia stożków
- Wszystkie prowadnice wygodnie regulowane za pomocą listew V
- 2-stopniowy silnik w standardzie

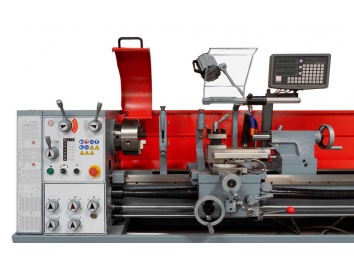

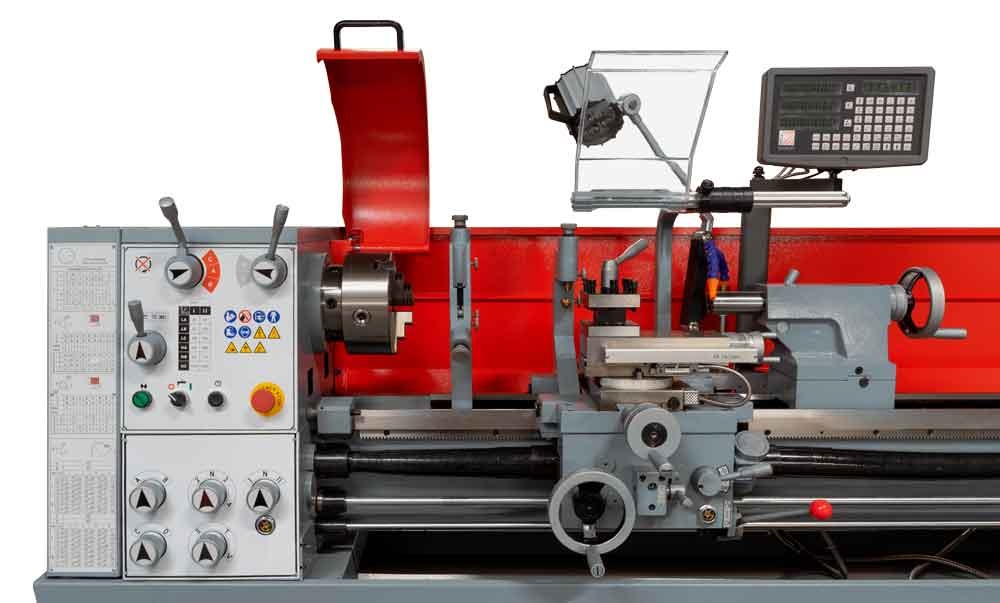

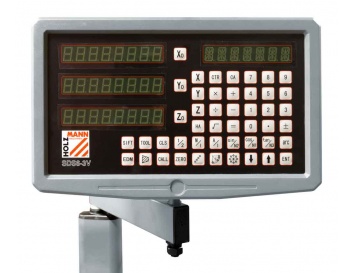

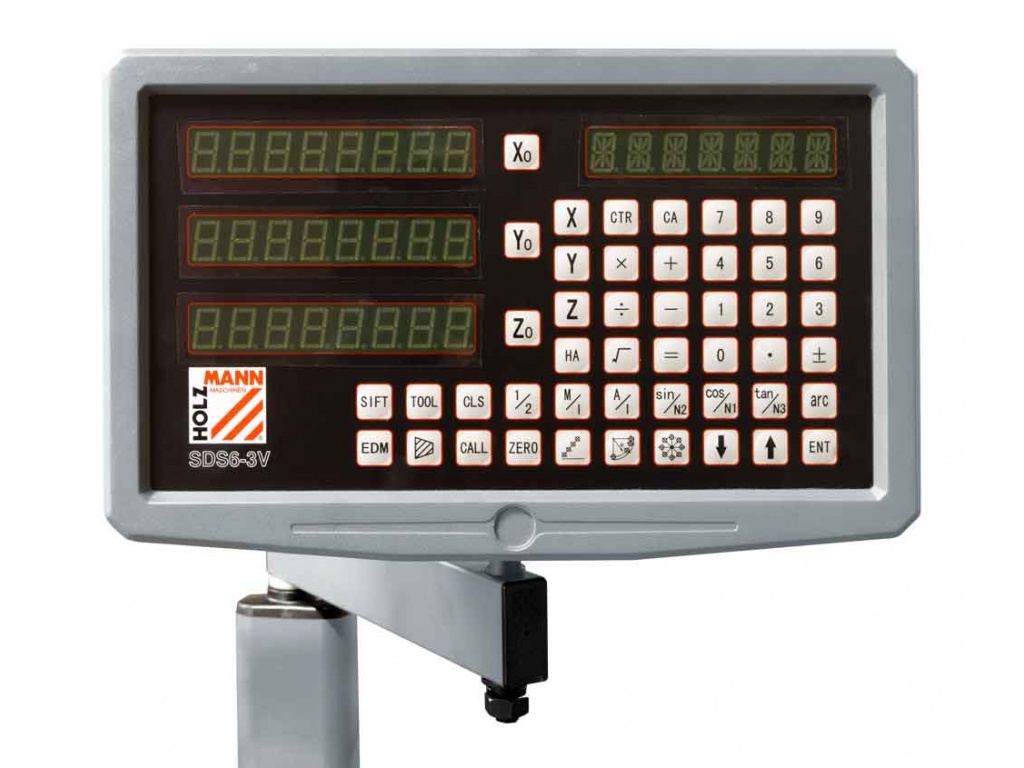

- cyfrowy moduł odczytu (3-osiowy) dla łatwej obsługi
DANE TECHNICZNE : ED1500KDIG
|
Moc silnika S1 |
2000 W |
|
Napięcie |
400 V / 50 Hz |
|
Wymiary maszyny |
2570 x 780 x 1800 mm |
|
Szerokość łoża |
220 mm |
|
Wysokość łoża |
270 mm |
|
Odległość między kłami |
1500 mm |
|
Wysokość centrowania |
200 mm |
|
Maksymalna średnica toczenia bez mostka |
400 mm |
|
Maksymalna średnica toczenia nad suportem |
250 mm |
|
Prędkość obrotowa wrzeciona |
45 - 2000 (12) |
|
Otwór wrzeciona |
56 mm |
|
Stożek wrzeciona |
MK4/MT4 |
|
Stożek konika |
MK4/MT4 |
|
Otwór wrzeciona |
80 mm |
|
Posuw wzdłużny |
0,02 - 0,85 mm/U (64) |
|
Posuw poprzeczny |
0,005 - 0,22 mm/U (64) |
|
Zakres ruchu suportu |
1175 mm |
|
Zakres ruchu suportu poprzecznego |
180 mm |
|
Skok sanek narzędziowych |
110 mm |
|
Przesuw tulei konika |
110 mm |
|
Zakres gwintów metrycznych |
0,8 - 14 (36) mm/r |
|
Zakres gwintów calowych |
2 - 28 TPI (36) |
|
Maks. przekrój uchwytu narzędziowego |
30 x 20 mm |
|
Poziom ciśnienia akustycznego |
78 dB(A) |
|
Waga netto/brutto |
880 / 980 kg |
|
Wymiary wysyłki (szer. x wys. x dł.) |
760 x 1600 x 2470 mm |
|
Kod EAN |
9120132140243 |
ZAKRES DOSTAWY :
- 3-szczękowy uchwyt Ø 200 mm z wymiennymi szczękami
- 4-stronny uchwyt narzędziowy
- 4-szczękowy uchwyt Ø 200 mm
- płyta czołowa Ø 320 mm
- 2x martwe punkty
- tuleja stożkowa Morse'a MT 6/4
- podtrzymka
- podtrzymka
- halogenowa lampa robocza
- osłona przeciwbryzgowa
- urządzenie chłodzące
- szary odlewany stojak
- gwintowanie
- zębatki na zmianę
- narzędzia
