CECHY :
- ciężka i amortyzująca drgania jednoczęściowa żeliwna podstawa maszyny zapewniająca najwyższą dokładność
- bardzo szerokie prowadnice z indukcyjnie hartowanymi i precyzyjnie szlifowanymi prowadnicami pryzmatycznymi

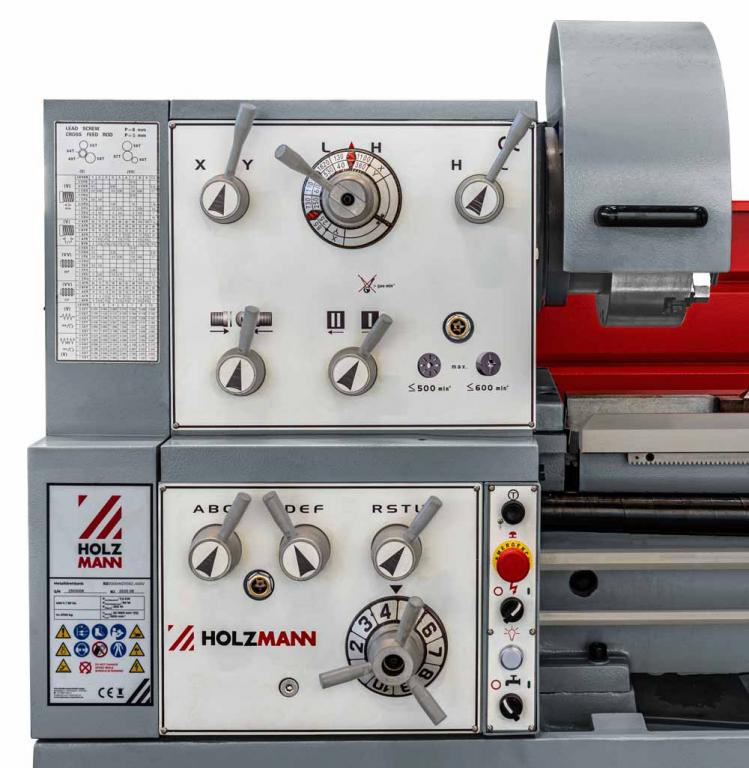

- wygodna i łatwa obsługa dzięki przejrzystemu panelowi sterowania
- zdejmowany most umożliwia obróbkę dużych średnic w sekcji łoża szczelinowego
- 4-pozycyjny automatyczny ogranicznik wzdłużny wózka
- wszystkie prowadnice można wygodnie regulować za pomocą listew V
- CAMLOCK D8

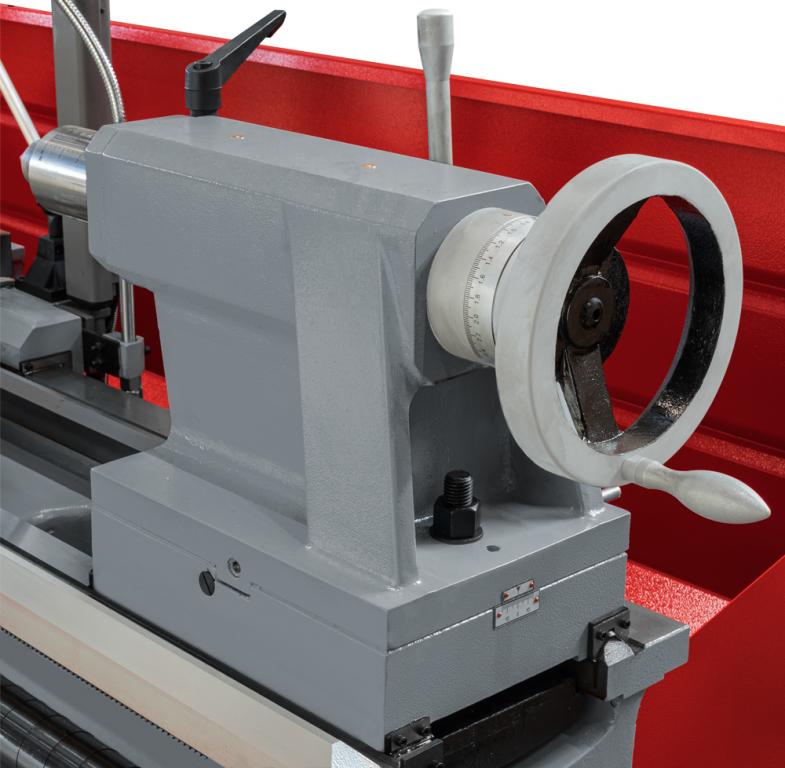

- konik można przesuwać w celu toczenia stożków
- hartowane i szlifowane koła zębate i wrzeciona smarowane w stałej kąpieli olejowej
- ogromny otwór wrzeciona (Ø =105 mm)
- elektromagnetyczny hamulec nożny zapewnia maksymalne bezpieczeństwo pracy i znacznie skraca czas przestojów
- szeroki zakres metrycznych i calowych skoków gwintów do wyboru
- w standardzie halogenowa lampa robocza i urządzenie do chłodzenia

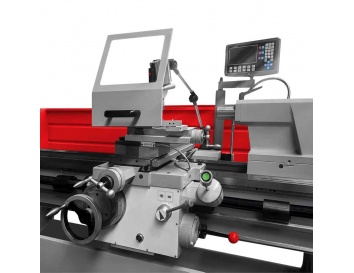

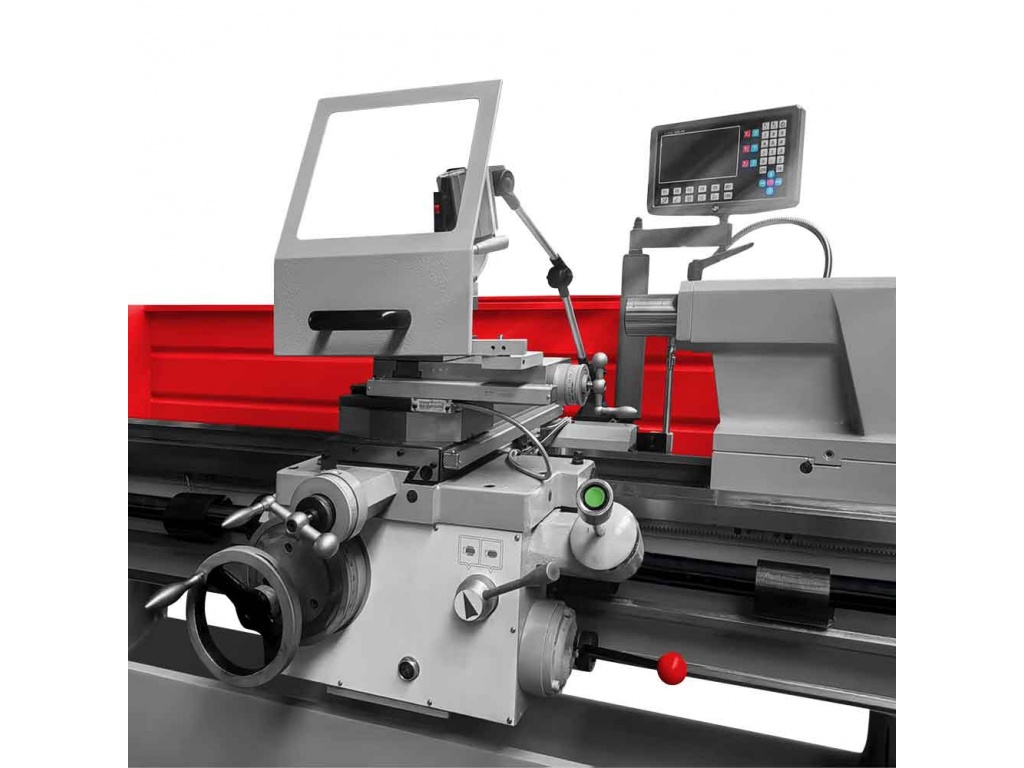

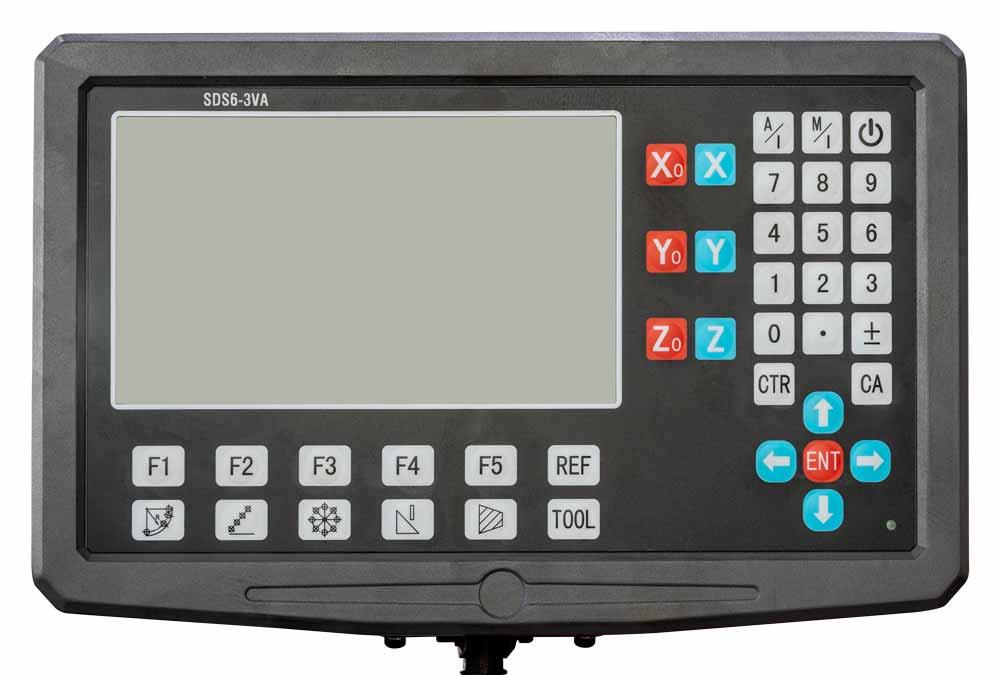

- cyfrowy odczyt (3 osie) ułatwiający obsługę
- urządzenie do szybkiego przemieszczania: silnik 300 W
W ZAKRESIE DOSTAWY :
- układ chłodzenia
- lampa robocza
- uchwyt 3-szczękowy Ø315 mm
- uchwyt 4-szczękowy Ø320 mm
- płyta czołowa Ø 450 mm
- tuleja redukcyjna
- koła zębate

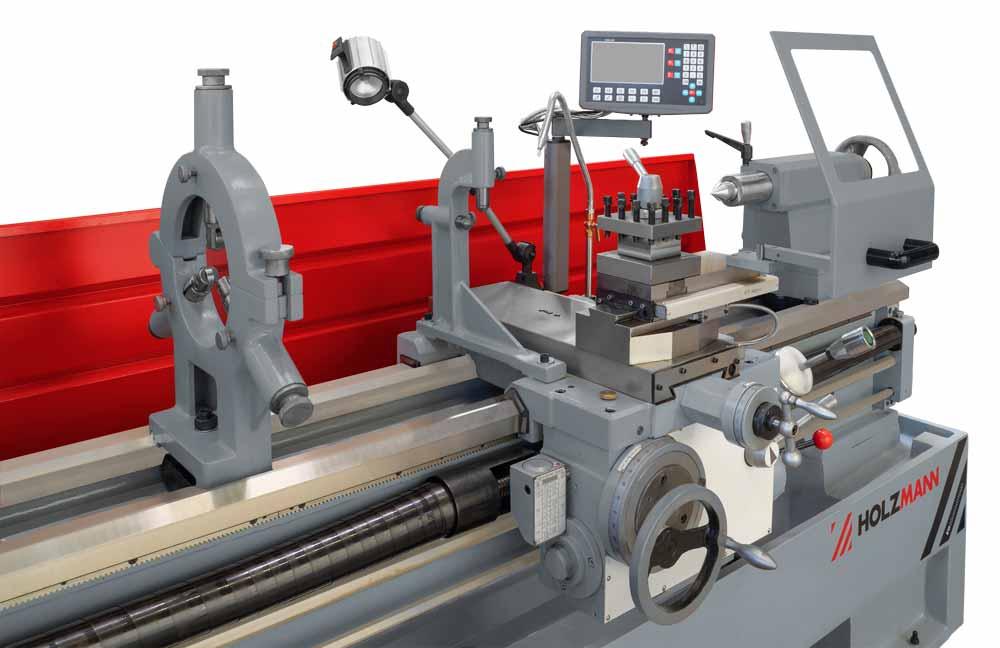

- podpórka ruchoma
- podpórka stała
- 4-kierunkowy uchwyt narzędziowy
- 2x stałe kły
- osłona przeciwbryzgowa
- cyfrowy wyświetlacz pozycji (3 osie)
PŁYNY ROBOCZE :
- smary (lepkość 220, (ISO 12925-1 CKD, DIN51517 część 3 CLP, US Steel 224, AGMA 9005-E02)
- Ilość oleju w głowicy: 12 l
- Ilość oleju w skrzyni biegów: 1 l
- Ilość oleju w przekładni posuwowej: 4,5 l
- Płyn chłodzący (np.: HOLZMANN KSM5l)
- Pojemność płynu chłodzącego maks.: 33 l
DANE TECHNICZNE : ED2000IND105
|
Moc silnika S1 |
7500 / 90 / 300 W |
|
Napięcie |
400 V / 50 Hz |
|
Wymiary maszyny |
3340 x 1150 x 1460 mm |
|
Rozstaw kłów |
2000 mm |
|
Wysokość kłów |
280 mm |
|
Średnica obrotu nad łożem |
560 mm |
|
Średnica obrotu nad saniami łoża |
335 mm |
|
Średnica obrotu nad wgłębieneim |
785 mm |
|
Prędkość obrotowa wrzeciona |
25 - 1600 (12) |
|
Przelot wrzeciona |
105 mm |
|
Stożek wrzeciona |
MK7/MT7 |
|
Stożek konika |
MK5/MT5 |
|
Zakres posuwów wzdłużnych |
0,059 - 1,646 mm/U (35) |
|
Zakres posuwów poprzecznych |
0,02 - 0,573 mm/U (35) |
|
Rozstaw kłów |
2000 mm |
|
Zakres ruchu suportu poprzecznego |
316 mm |
|
Skok sanek narzędziowych |
130 mm |
|
Przesuw tulei konika |
180 mm |
|
Zakres gwintów metrycznych |
0,2 - 14 (47) mm/r |
|
Zakres gwintów calowych |
2 - 112 TPI (60) |
|
Maks. wymiar narzędzia |
25 x 25 mm |
|
Poziom ciśnienia akustycznego |
83 dB(A) |
|
Waga netto/brutto |
2720 / 3100 kg |
|
Wymiary wysyłki (szer. x wys. x dł.) |
1150 x 1810 x 3420 mm |
|
Kod EAN |
9120132141622 |
